Спецификации

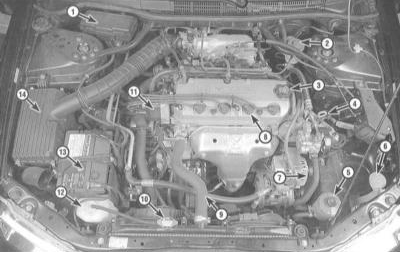

Вид сверху на двигательный отсек 4-цилиндровых моделей (типичн.)
Вид сверху на двигательный отсек 4-цилиндровых моделей (типичн.)


1 — Монтажный блок предохранителей
2 — Резервуар ГТЦ
3 — Крышка заливной горловины двигательного масла
4 — Щуп измерения уровня двигательного масла
5 — Резервуар системы гидроусиления руля (PAS)
6 — Резервуар жидкости омывания ветрового стекла
7 — Приводной ремень генератора
8 — Свечи зажигания с подведенными к ним ВВ проводами
9 — Шланг радиатора
10 — Крышка радиатора
11 — Крышка распределителя зажигания
12 — Расширительный бачок системы охлаждения
13 — Аккумуляторная батарея
14 — Воздухоочиститель

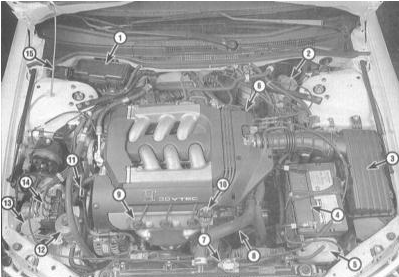

Вид сверху на двигательный отсек моделей V6 (типичн.)
Вид сверху на двигательный отсек моделей V6 (типичн.)


1 — Монтажный блок предохранителей
2 — Резервуар ГТЦ
3 — Воздухоочиститель
4 — Аккумуляторная батарея
5 — Расширительный бачок системы охлаждения
6 — Крышка распределителя зажигания
7 — Крышка радиатора
8 — Шланг радиатора
9 — Свечи зажигания с подведенными к ним ВВ проводами
10 — Крышка заливной горловины двигательного масла
11 — Щуп измерения уровня двигательного масла
12 — Резервуар системы гидроусиления руля (PAS)
13 — Резервуар жидкости омывания ветрового стекла
14 — Блок управления ABS
15 — Монтажный блок предохранителей ABS

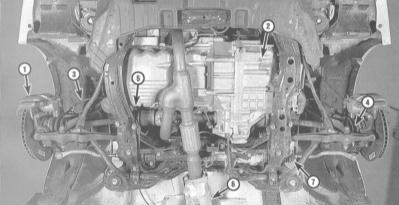

Вид снизу на двигательный отсек (типичн.)
Вид снизу на двигательный отсек (типичн.)


1 — Суппорт тормозного механизма
2 — Пробка слива ATF
3 — Тормозная линия
4 — Защитный чехол наружного ШРУСа приводного вала
5 — Сливная пробка поддона картера двигателя
6 — Система выпуска отработавших газов
7 — Защитный чехол картера рулевого механизма

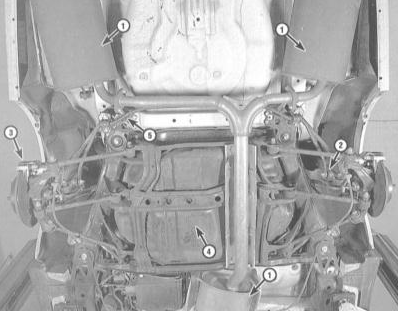

Типичный вид снизу на задок автомобиля
Типичный вид снизу на задок автомобиля


1 — Глушители (показана модель V6)
2 — Стойка задней подвески
3 — Суппорт тормозного механизма
4 — Топливный бак
5 — Стабилизатор поперечной устойчивости
