Проверка напорной характеристики топливного насоса

 ПОРЯДОК ВЫПОЛНЕНИЯ

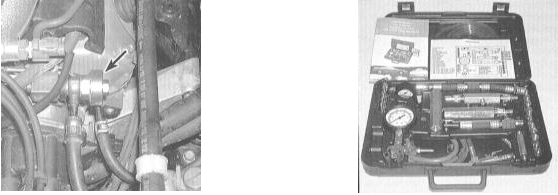

1. Снимите демпфер пульсаций топлива (см. Раздел Сбрасывание давления в системе питания) и вверните на его место переходную насадку для подсоединения манометра.

2. Не запуская двигатель, включите зажигание. Проследите, чтобы К/В был выключен.

2. Не запуская двигатель, включите зажигание. Проследите, чтобы К/В был выключен. Топливный насос включится на пару секунд, - давление в системе питания должно подняться (проверьте показание манометра) и стабилизироваться.

3. Запустите двигатель и прогрейте его на холостых оборотах до нормальной рабочей

3. Запустите двигатель и прогрейте его на холостых оборотах до нормальной рабочей температуры. Сравните показание манометра с требованиями Спецификаций. Теперь отсоедините вакуумный шланг от регулятора давления топлива, - показание манометра должно немедленно подняться, опять-таки до оговоренного в Спецификациях значения.

4. Если при отсоединении вакуумного шланга давление не повышается, при помощи

4. Если при отсоединении вакуумного шланга давление не повышается, при помощи ручного вакуумного насоса создайте в регуляторе разрежение глубиной 305 ÷ 355 мм рт. ст. Если теперь давление упадет, проверьте исправность функционирования источника разрежения, в противном случае замените регулятор.

5. Если результаты измерения давления выходят за пределы допустимого диапазона,

5. Если результаты измерения давления выходят за пределы допустимого диапазона, выполните следующие проверки:

a) Если давление чрезмерно высоко, проверьте исправность подачи на регулятор разрежения. Глубина разрежения должна колебаться с изменением оборотов двигателя. Если разрежение присутствует, проверьте состояние и проходимость шланга/трубки возврата топлива. Если возвратная линия в порядке, замените регулятор.
b) При чрезмерно малом давлении смените топливный фильтр, исключив вероятность нарушения его проходимости (фильтр встроен в сборку бензонасоса/датчика расхода топлива и извлекается вкупе с последней, - см. Раздел Снятие и установка топливного насоса). Если замена фильтра не помогает исправить ситуацию, установите запорный вентиль на участке между регулятором и возвратной топливной линией (вместо вентиля можно установить отрезок гибкого шланга, который легко может быть пережат щипцами или струбциной). Запустите двигатель и начинайте медленно перекрывать вентиль/пережимать шланг. Если давление поднимется выше значения 3.3 кГс/см 2 , замените регулятор (см. Раздел Снятие и установка регулятора давления топлива). Внимание: Не допускайте подъема давления выше значения 4.2 кГс/см 2 . Не пережимайте собственно возвратную топливную линию во избежание риска ее повреждения.
c) Если давление остается чрезмерно низким даже при перекрытой возвратной линии, проверьте на наличие утечек инжектор(ы) впрыска (см. Раздел Снятие и установка топливной магистрали и инжекторов топлива). Также проверьте исправность топливного насоса.

6. Закончив проверку, сбросьте давление (см. Раздел Сбрасывание давления в системе питания) и отсоедините манометр.
