Замена модуля управления зажиганием (ICM)

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Снимите с распределителя крышку и (при соответствующей комплектации) защитный экран (см. Главу Настройки и текущее обслуживание).
3. Рассоедините все электрические разъемы на ICM.

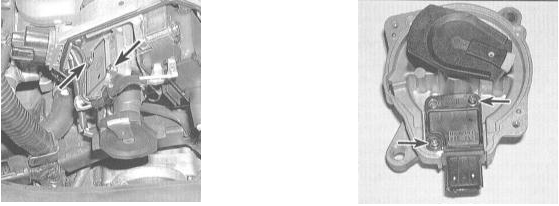

4. Выверните из корпуса ICM два крепежных винта и снимите модуль, потянув его наружу.

5. Установка производится в обратном порядке.

5. Установка производится в обратном порядке.
