Снятие и установка генератора

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Предварительно промаркировав, отсоедините от генератора электропроводку и шины заземления.

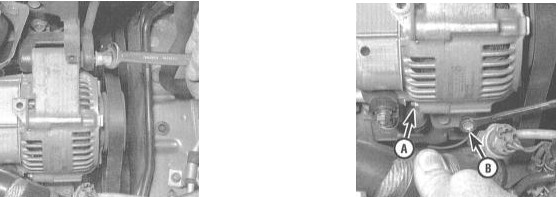

3. На 4-цилиндровых моделях ослабьте регулировочный и осевой болты генератора, затем скиньте приводной ремень. Замечание: На 4-цилиндровых моделях регулировочный болт проходит в плоскости, параллельной приводному ремню и может быть ослаблен только после предварительного отпускания контргайки. Модели V6 оборудованы ленточным приводным ремнем с автоматическим регулятором натяжения, процедура снятия которого описана в Главе Настройки и текущее обслуживание.

4. На моделях V6 отсоедините электропроводку от вентилятора К/В и извлеките сборку

4. На моделях V6 отсоедините электропроводку от вентилятора К/В и извлеките сборку последнего из двигательного отсека (см. Главу Системы охлаждения, отопления).

5. На 4-цилиндровых моделях выверните регулировочный и осевой болты и снимите

5. На 4-цилиндровых моделях выверните регулировочный и осевой болты и снимите генератор с двигателя. На моделях V6 просто выверните крепежные болты верхнего и нижнего кронштейнов и извлеките генератор из двигательного отсека. аккуратно обходя жгуты электропроводки и шланги.

6. В случае необходимости замены генератора, возьмите снятый с автомобиля блок с собой в магазин в качестве образца - сменный генератор должен соответствовать по своим техническим характеристикам вышедшему из строя. Сравните клеммы, - они должны иметь ту же нумерацию, размер и расположение. В заключение, сличите идентификационную маркировку, обычно выбитую на корпусе блока, либо отпечатанную на подвязанном к нему ярлыке - идентификационные номера старого и сменного генераторов должны совпадать.
7. Обычно сменные генераторы поставляются без приводного шкива, который в таком случае необходимо переставить со старого блока.
Установка
8. Установка производится в обратном порядке.
9. В заключение отрегулируйте натяжение приводного ремня (см. Главу Настройки и текущее обслуживание).
10. Для проверки исправности функционирования генератора замерьте вырабатываемое им напряжение заряда (см. Раздел Проверка состояния системы заряда).
