Внутренний ШРУС - Проверка, Сборка

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно удалите следы смазки из наружной обоймы шарнира и полостей триподного подшипника. Поочередно, чтобы не перепутать, снимите каждую из секций триподной сборки и промойте ролики игольчатых подшипников растворителем.
2. Проверьте ролики, подшипники, несущую часть триподной сборки и наружную обойму шарнира на наличие признаков чрезмерного износа каверн, задиров, трещин и прочих механических повреждений. В случае необходимости замените ШРУС.

СБОРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

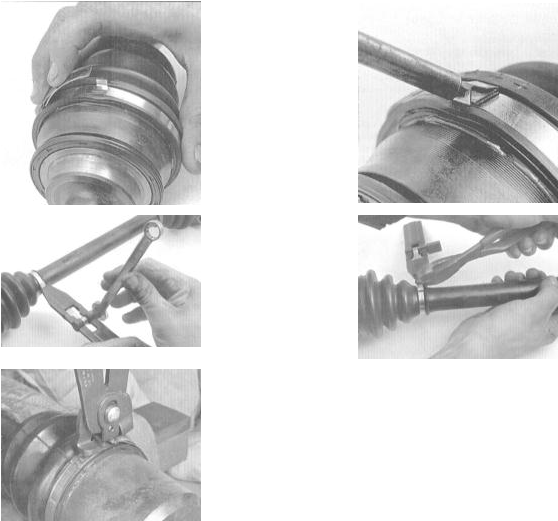

1. Оберните шлицы цапфы приводного вала скотчем для защиты нового чехла ШРУС

1. Оберните шлицы цапфы приводного вала скотчем для защиты нового чехла ШРУС от порезов.

2. Наденьте чехол на вал, снимите скотч и посадите внутреннее стопорное кольцо.

2. Наденьте чехол на вал, снимите скотч и посадите внутреннее стопорное кольцо.

3. Посадите на вал триподную сборку.

4. Зафиксируйте триподную сборку наружным стопорным кольцом.

4. Зафиксируйте триподную сборку наружным стопорным кольцом.

5. Специальной густой смазкой смажьте внутренние стороны игольчатых роликовых

5. Специальной густой смазкой смажьте внутренние стороны игольчатых роликовых подшипников с целью временной фиксации их на несущих элементах триподной сборки. Проследите, чтобы каждый ролик был установлен строго на свое прежнее место.

Если ролики оборудованы лыской прямоугольной формы, проследите, чтобы они устанавливались этой лыской к валу.

6. Наполовину набейте наружную обойму шарнира смазкой, поставляемой в комплекте

6. Наполовину набейте наружную обойму шарнира смазкой, поставляемой в комплекте с новым чехлом. Остатками смазки набейте чехол. Установите наружную обойму на вал. Проследите за правильностью совмещения нанесенных в процессе демонтажа меток взаимного положения обоймы и триподного подшипника.

7. Заправьте губки чехла в канавки на наружной обойме шарнира и теле вала, затем

7. Заправьте губки чехла в канавки на наружной обойме шарнира и теле вала, затем отрегулируйте длину сборки вала в соответствии с требованиями Спецификаций.

8. Выставив длину вала, выпустите воздух из-под чехла, поддев его наружный (большего

8. Выставив длину вала, выпустите воздух из-под чехла, поддев его наружный (большего диаметра) край тупой отверткой. Постарайтесь не повредить чехол.

9. Закрепите чехол новыми бандажными лентами/хомутами.

10. Установите сборку вала на автомобиль (см. Раздел Снятие и установка приводных

10. Установите сборку вала на автомобиль (см. Раздел Снятие и установка приводных валов).
