Проверка исправности функционирования выключателя зажигания и замка блокировки рулевой колонки

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Подушки безопасности - общая информация). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.


Снимите кожухи рулевой колонки и коленный упор (см. Главу Кузов).
ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от батареи сначала отрицательный провод, затем положительный.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите нижнюю секцию панели приборов с водительской стороны автомобиля (см. Главу Кузов). Двигаясь по жгуту электропроводки от выключателя зажигания вниз вдоль рулевой колонки к левому монтажному блоку, рассоедините электрический разъем.

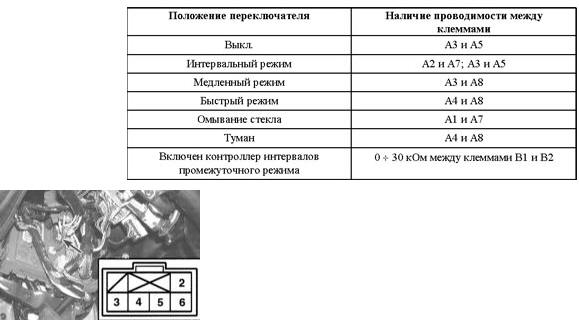

3. Проверьте разъем на наличие проводимости между контактными клеммами в каждом из положений ключа зажигания.

4. При выявлении нарушений в распределении проводимости замените выключатель.

4. При выявлении нарушений в распределении проводимости замените выключатель.
5. Удостоверьтесь в плотности посадки цилиндра замка во всех положениях ключа и правильности размещения маркировки. Изношенный замок поделит замене.
