Многофункциональный информационный дисплей

При включенном зажигании на многофункциональный дисплей, который находится на приборной панели в середине тахометра, выводится разнообразная информация в виде текстовых сообщений и пиктограмм. Некоторые сообщения помогают в управлении автомобилем.

Другие сообщения информируют о состоянии автомобиля, чтобы водитель мог избежать возможных проблем.

Все символы и текстовые сообщения подразделяются на два вида: обычные информационные сообщения и сообщения, предупреждающие водителя о возможной неисправности систем автомобиля.

Вы можете выбрать язык текстовых сообщений, а также настроить по своему вкусу некоторые параметры систем автомобиля с помощью многофункционального дисплея и двух кнопок, расположенных на рулевом колесе (стр. 90).

Информационные сообщения и пиктограммы


Многофункциональный дисплей подразделяется на верхнюю и нижнюю зоны. В каждой зоне может отображаться две строки сообщения.


В нормальном режиме в верхнем сегменте дисплея отображаются сообщения бортового компьютера, а в нижнем сегменте — показания одометра, счетчика пробега и температуры наружного воздуха.

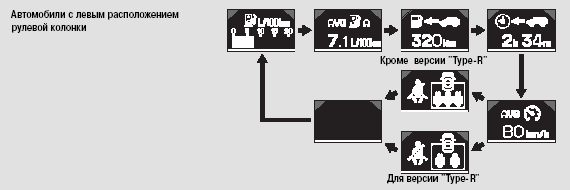

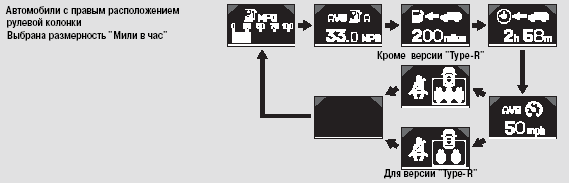

При повороте ключа зажигания в положение ON (II) в верхней зоне дисплея сначала появляется информация о расходе топлива (стр. 91). При каждом нажатии кнопки INFO бортовой компьютер будет переходить от режима отображения текущего расхода топлива к отображению расчетного пробега, времени в пути, средней скорости, среднего расхода топлива, показаний системы мониторинга использования ремней безопасности задних сидений и к "пустому" дисплею, как показано на следующей странице.


Если в системе имеется предупреждающее сообщение, то оно выводится на дисплей немедленно за информацией о мгновенном расходе топлива. При повороте ключа зажигания в положение ON (II) первыми выводятся сообщения с наивысшими приоритетами.



На дисплее бортового компьютера будут отображаться:

Мгновенный расход топлива, км/л или л/100 км
Мгновенный расход топлива, км/л или л/100 км

Мгновенный расход топлива, мили в час или мили на галлон
Мгновенный расход топлива, мили в час или мили на галлон

Для версий с дизельным двигателем, оснащенных фильтром твердых частиц

Если недавно проводилась регенерация сажевого фильтра, то отображаемое значение мгновенного расхода топлива может быть выше действительного. Дополнительная информация приведена на стр. 495.

Прогнозируемый пробег, соответствующий количеству топлива в баке.
Прогнозируемый пробег, соответствующий количеству топлива в баке.

Расчетный пробег, вычисленный согласно расходу топлива за несколько последних километров (миль) и зависящий от изменения скорости, дорожных условий и т.д.

Время в пути с момента поворота ключа в замке зажигания в положение ON (II).
Время в пути с момента поворота ключа в замке зажигания в положение ON (II).

Средняя скорость движения, км/ч (или мили/ч в зависимости от настройки дисплея).
Средняя скорость движения, км/ч (или мили/ч в зависимости от настройки дисплея).

Средний расход топлива за период с момента последнего сброса показаний счетчика
Средний расход топлива за период с момента последнего сброса показаний счетчика пробега за поездку А.

Средний расход топлива за период с момента последнего сброса показаний счетчика
Средний расход топлива за период с момента последнего сброса показаний счетчика пробега за поездку В.

Средний расход топлива обновляется на дисплее через каждые 10 секунд. Когда вы сбрасываете показания счетчика пробега за поездку, счетчик среднего расхода топлива также обнуляется.

Чтобы сбросить показания счетчиков, нажмите и удерживайте кнопку SEL/RESET (Выбор/ Установка) вплоть до появления на дисплее значения 0.0.


В нижней зоне дисплея в обычном режиме всегда отображаются показания одометра, счетчика пробега и указателя наружной температуры.

Одометр

Одометр показывает суммарное количество километров (или миль) пробега за весь срок эксплуатации автомобиля.

Счетчики пробега за поездку

Счетчик пробега за поездку показывает количество километров (или миль) пробега после последнего сброса показаний счетчика.

Автомобиль оснащен двумя счетчиками пробега за поездку: поездка А и поездка В. Для переключения выводимых на дисплей пробегов за поездку А или Б последовательно нажимайте на кнопку SEL/RESET (Выбор/Установка). При переводе ключа зажигания в положение ON (II) на дисплее отображается значение, которое ранее выводилось последним.

Каждый из счетчиков пробега за поездку работает независимо от другого счетчика, что дает возможность фиксировать расстояния, пройденные в течение разных поездок.

Чтобы сбросить показания счетчиков, нажмите и удерживайте кнопку SEL/RESET (Выбор/ Установка) вплоть до появления на дисплее значения 0,0.

Пиктограмма “” или “
” или “” появляется в верхней зоне дисплея в зависимости от того, какая поездка (А или
” появляется в верхней зоне дисплея в зависимости от того, какая поездка (А или В) выбрана в нижней зоне дисплея.

Указатель температуры наружного воздуха

Указатель информирует водителя о температуре наружного воздуха в градусах Цельсия.

Датчик температуры встроен в передний бампер. Следовательно, на измеренное значение температуры может повлиять тепловая радиация от поверхности дороги, тепло, излучаемое двигателем, а также теплота отработавших газов автомобилей, участвующих в дорожном движении. Поэтому при движении со скоростью менее 30 км/ч погрешность измерений может быть существенной.

Значения температуры обновляются на дисплее с некоторой задержкой, что необходимо для нагрева или охлаждения датчика до температуры наружного воздуха. Это запаздывание может занять несколько минут.

Если указатель работает с погрешностью, вы можете отрегулировать его показания в пределах ± 3° в ту или иную сторону (см. стр. 120).

ПРИМЕЧАНИЕ: Перед корректировкой указателя температуры дождитесь стабилизации значения, выводимого на дисплей.

Если температура воздуха, выведенная на дисплей, близка к нулевому значению, то в некоторых случаях это является признаком образования ледяной корки на дорожном покрытии. На многофункциональном информационном дисплее появляются предупреждающий символ (см. стр. 102).
