Расположение предохранителей (для версий с дизельными двигателями)

Расположение и комплектность электрических предохранителей, установ ленных в подкапотной коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

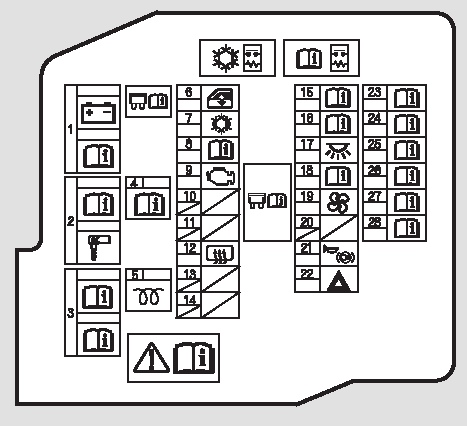

ПОДКАПОТНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
ПОДКАПОТНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

1 Главный предохранитель аккумуляторной батареи Рулевой усилитель с электроприводом (EPS)
2 Главный предохранитель фар Главный предохранитель системы зажигания
3 Электромотор системы динамической стабилизации (VSA) VSA F/S
4 Главный предохранитель дополнительного оборудования
5 Предохранитель свечи накаливания
6 Главный предохранитель электрических стеклоподъемников
7 Муфта сцепления (MG)
8 IGP2
9 IGP
10 Не используется
11 Не используется
12 Обогреватель заднего стекла
13 Не используется
14 Не используется
15 Главный вентилятор
16 Фонари заднего хода
17 Освещение салона
18 Дополнительный вентилятор
19 Вентилятор
20 Не используется
21 Звуковой сигнал, стоп сигналы
22 Аварийная световая сигнализация
23 Подогреватель топлива
24 Отсечной впускной клапан (ISV)
25 Индикатор подогревателя топлива
26 Термодатчик отопителя (с положитель ным температурным коэффициентом) (PTC1)
27 PTC2
28 PTC3

Расположение и комплектность электрических предохранителей, установ ленных во внутренней коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

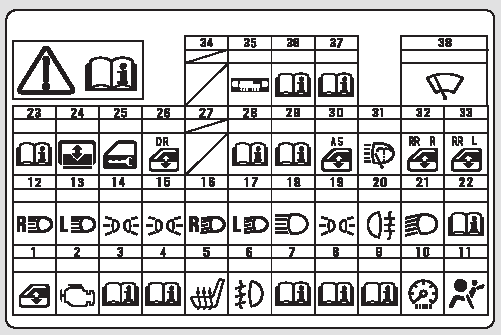

ВНУТРЕННЯЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
ВНУТРЕННЯЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

1 Электрические стеклоподъемники
2 Топливный насос
3 IG1ACG
4 Модуль антиблокировочной системы (ABS)
5 Обогреватели сидений*
6 Передние противотуманные фары*
7 Система дневного освещения*
8 IG1START
9 Система обнаружения пассажиров на сиденьях (ODS)
10 Приборы
11 Дополнительная система пассивной безопасности (SRS)
12 Правая фара (дальний свет)
13 Левая фара (дальний свет)
14 Маломощные лампы (салон)
15 Маломощные лампы (наружные приборы освещения)
16 Правая фара (ближний свет)
17 Левая фара (ближний свет)
18 Главный предохранитель фар дальнего света
19 Главный предохранитель маломощных ламп
20 Задний противотуманный фонарь
21 Главный предохранитель фар ближнего света
22 Shifter
23 Сигнал "Start"
24 Солнцезащитные шторки*
25 Замки дверей
26 Стеклоподъемник двери водителя
27 Не используется
28 Задняя розетка для подключения дополнительного оборудования
29 Дополнительное оборудование
30 Электрический стеклоподъемник двери переднего пассажира
31 Омыватель фар*
32 Не используется
33 Не используется
34 Не используется
35 Дополнительное оборудование, радиоприемник
36 IG2 HAC
37 Система дневного освещения*
38 Передний стеклоочиститель

*: Для некоторых вариантов исполнения автомобиля
