Снятие и установка основной секции панели приборов

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите отделочные секции панели приборов (см. Раздел Снятие и установка отделочных секций панели приборов) и сборку центральной консоли (см. Раздел Снятие и установка центральной консоли).
3. Снимите комбинацию приборов (см. Главу Бортовое электрооборудование) и вещевой ящик (см. Раздел Снятие и установка отделочных секций панели приборов).
4. При соответствующей комплектации автомобиля отсоедините электропроводку и снимите пассажирскую подушку безопасности (см. Главу Бортовое электрооборудование).
5. Снимите с центральной части панели приборов сборку магнитолы (см. Главу Бортовое электрооборудование).

6. Снимите коленный упор с ребром жесткости (см. Раздел Снятие и установка отделочных

6. Снимите коленный упор с ребром жесткости (см. Раздел Снятие и установка отделочных секций панели приборов), затем выверните болты крепления рулевой колонки и опустите ее вниз, обеспечив возможность беспрепятственного снятия основной секции панели приборов.

7. Извлеките монетницу из нижней части дефлектора водительского вентиляционного

7. Извлеките монетницу из нижней части дефлектора водительского вентиляционного воздуховода и отдайте расположенные под нею два крепежных винта. Отпустите верхние и центральные фиксаторы и снимите дефлектор, отсоединяя электропроводку привода верхнего люка и темпостата (при соответствующей комплектации).

8. Поддев отверткой, снимите дефлектор пассажирского вентиляционного воздуховода.

8. Поддев отверткой, снимите дефлектор пассажирского вентиляционного воздуховода.

Во избежание повреждения поверхности панели приборов, обклейте решетку по периметру скотчем.

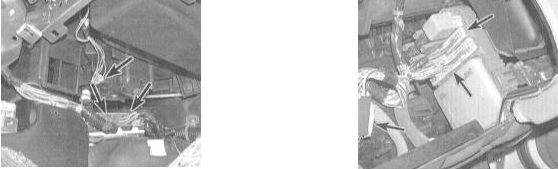

9. При демонтаже основной секции панели приборов необходимо рассоединить множество

9. При демонтаже основной секции панели приборов необходимо рассоединить множество электрических разъемов. Разумно будет их предварительно промаркировать.

10. Выверните все болты крепления основной части панели приборов к кузову автомобиля.

10. Выверните все болты крепления основной части панели приборов к кузову автомобиля. Поднимите панель (помимо болтов она крепится посередине тремя пластмассовыми штифтами) и, отделив ее от ветрового стекала, извлеките из салона автомобиля через водительскую дверь.

11. Установка производится в обратном порядке.
