Расположение предохранителей (для версий с бензиновыми двигателями)

Расположение и комплектность электрических предохранителей, установленных в подкапотной коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке.

В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

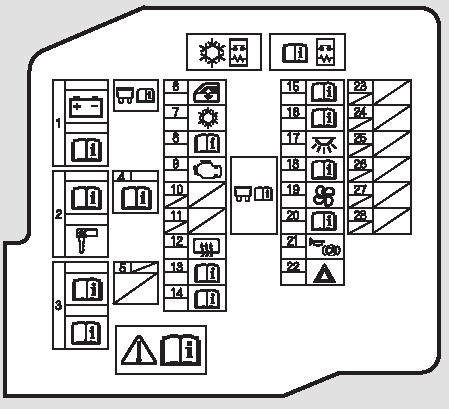

ПОДКАПОТНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
ПОДКАПОТНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

1 Главный предохранитель аккумуляторной батареи Рулевой усилитель с электроприводом (EPS)
2 Главный предохранитель фар Главный предохранитель системы зажигания
3 Предохранитель электродвигателя системы VSA/электродвигателя системы ABS VSA F/S/ABS F/S
4 Главный предохранитель (опция)
5 Предохранитель цепи коробки передач i SHIFT*
6 Главный предохранитель электрических стеклоподъемников
7 Муфта сцепления (MG)
8 Реле дроссельной заслонки
9 Силовая цепь зажигания (IG)
10 Не используется
11 Не используется
12 Обогреватель заднего стекла
13 Датчик LAF
14 Катушка зажигания
15 Дополнительный вентилятор
16 Фонари заднего хода
17 Освещение салона
18 Главный вентилятор
19 Вентилятор
20 Датчик уровня моторного масла
21 Звуковой сигнал, стоп сигналы
22 Аварийная световая сигнализация
23 Не используется
24 Не используется
25 Не используется
26 Не используется
27 Не используется
28 Не используется

*: Для некоторых вариантов исполнения автомобиля

Расположение и комплектность электрических предохранителей, установ ленных во внутренней коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

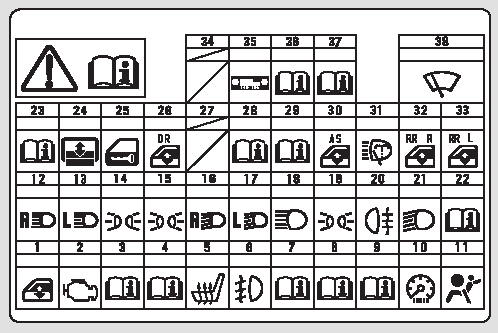

ВНУТРЕННЯЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
ВНУТРЕННЯЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

1 Электрические стеклоподъемники
2 Топливный насос
3 IG1ACG
4 Модуль антиблокировочной системы (ABS)
5 Обогреватели сидений*
6 Передние противотуманные фары*
7 Система дневного освещения*
8 IG1START
9 ODS (Систнма обнаружения пассажиров на сиденьях)
10 Приборы
11 Дополнительная система пассивной безопасности (SRS)
12 Правая фара (дальний свет)
13 Левая фара (дальний свет)
14 Маломощные лампы (салон)
15 Маломощные лампы (наружние приборы освещения)
16 Правая фара (ближний свет)
17 Левая фара (ближний свет)
18 Главный предохранитель фар дальнего света
19 Главный предохранитель маломощных ламп
20 Задний противотуманный фонарь
21 Главный предохранитель фар ближнего света
22 Shifter
23 Сигнал "Start"
24 Солнцезащитные шторки*
25 Замки дверей
26 Стеклоподъемник двери водителя
27 Не используется
28 Задняя розетка для подключения дополнительного оборудования
29 Дополнительное оборудование
30 Электрический стеклоподъемник двери переднего пассажира
31 Омыватель фар*
32 Не используется
33 Не используется
34 Не используется
35 Дополнительное оборудование, радиоприемник
36 IG2 HAC
37 Система дневного освещения*
38 Передний стеклоочиститель

*: Для некоторых вариантов исполнения автомобиля
