Подбор вкладышей коренных и шатунных подшипников коленчатого вала

В случае износа или повреждения вкладышей коренных подшипников, а также, когда не удается добиться правильной величины рабочего зазора (см. Раздел Установка коленчатого вала и проверка рабочих зазоров коренных подшипников или Установка шатунно-поршневых сборок и проверка величины рабочих зазоров в шатунных подшипниках коленчатого вала), ситуация может быть исправлена описанным ниже способом, путем подбора и установки новых вкладышей. Если коленчатый вал подвергался проточке, он должен быть укомплектован вкладышами соответствующих ремонтных (с принижением) размеров (в этом случае приведенная ниже процедура производиться не должна). Обычно подбор вкладышей осуществляют специалисты, производившие проточку шеек вала. Вне зависимости от методики определения требуемого размера вкладышей рабочие зазоры подшипников должны быть затем проверены с применением измерительного набора Plastigage (см. ниже).

Если не удается скорректировать должным образом величину рабочих зазоров путем подбора вкладышей, вал следует заменить.


Коренные подшипники

1. При необходимости подбора новых вкладышей СТАНДАРТНОГО размера выбирайте тот, который имеет ту же цветовую маркировку, что и старый.

2. Если цветовая маркировка старого вкладыша утрачена, отыщите маркировку, выбитую

2. Если цветовая маркировка старого вкладыша утрачена, отыщите маркировку, выбитую на блоке в районе расположения крышки соответствующего подшипника.

3. Также проверьте маркировку класса коренных подшипников собственно на валу.

4. При подборе новых вкладышей воспользуйтесь соответствующей идентификационной

4. При подборе новых вкладышей воспользуйтесь соответствующей идентификационной картой цветовой маркировки подшипников.

Шатунные подшипники

1. При подборе новых вкладышей СТАНДАРТНОГО размера ориентируйтесь на цветовую маркировку снимаемых с автомобиля компонентов.
2. В случае утраты цветового кода на старых вкладышах, отыщите маркировку на нижних головках шатунов. Метка в виде цифры характеризует размерный класс шатунного подшипника (не следует путать ее с номером цилиндра).

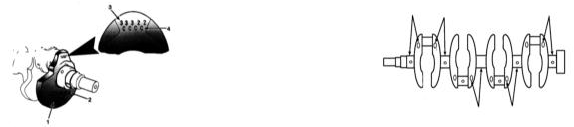

3. Проверьте также литерные метки собственно на валу, определяющие размер соответствующих шатунных шеек (см. сопроводительную иллюстрацию).

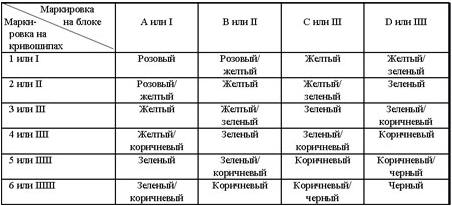

Идентификационная карта выбора вкладышей коренных подшипников коленчатого вала для 4-цилиндровых двигателей - используйте маркировку, нанесенную на блок двигателя, и сборку коленчатого вала, например: маркировка С3 означает необходимость установки вкладышей желтого и зеленого цветов (где они должны быть разного цвета), причем любой из них может быть установлен как в крышку подшипника, так в его постель в блоке

Идентификационная карта выбора вкладышей коренных подшипников коленчатого

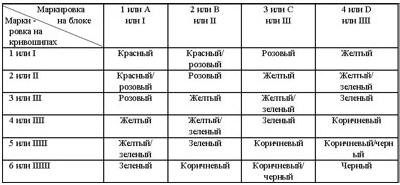

Идентификационная карта выбора вкладышей коренных подшипников коленчатого вала для двигателей V6

На 4-цилиндровых двигателях литерно-цифровая маркировка класса подшипниковых

На 4-цилиндровых двигателях литерно-цифровая маркировка класса подшипниковых шеек нанесена на щеке первого кривошипа или выбита по соседству с каждой шейкой в отдельности.

4. При подборе новых вкладышей воспользуйтесь соответствующей идентификационной картой цветовой маркировки подшипников.

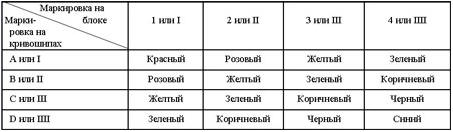

Идентификационная карта выбора вкладышей шатунных подшипников коленчатого вала для 4-цилиндровых двигателей - используйте маркировку, нанесенную на щеки кривошипов и соответствующие шатуны, например: маркировка D4 подразумевает необходимость установки вкладышей синего цвета

Идентификационная карта выбора вкладышей шатунных подшипников коленчатого вала

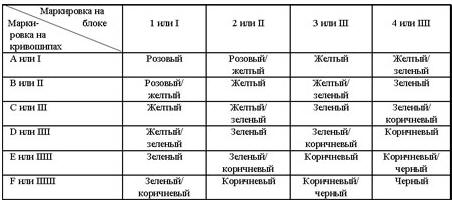

Идентификационная карта выбора вкладышей шатунных подшипников коленчатого вала для двигателей V6- используйте маркировку, нанесенную на щеки кривошипов и соответствующие шатуны, например: маркировка D4 подразумевает необходимость установки вкладышей коричневого цвета (обратите внимание, что в некоторых случаях требуется установка комбинации вкладышей двух различных цветов)

Все подшипники

Все подшипники

Помните, что окончательным параметром, определяющим правильность подбора вкладышей, является результат измерения рабочих зазоров в подшипниках. С любыми вопросами смело обращайтесь к представителям фирменных сервис-центров компании Honda.
