ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удерживая подшипник за наружную обойму, прижмите внутреннюю и повращайте ее.

1. Удерживая подшипник за наружную обойму, прижмите внутреннюю и повращайте ее. Подшипник должен вращаться свободно и бесшумно, в противном случае его необходимо заменить. Протрите подшипник чистой ветошью и осмотрите на наличие признаков износа, трещин и прочих механических повреждений. Обычно замена выжимного подшипника производится каждый раз при обслуживании компонентов сцепления. Ни в коем случае не промывайте подшипник в растворителе во избежание нарушения герметичности его сборки.

2. Проверьте рычаг выключения сцепления на наличие трещин и признаков деформаций.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Набейте внутреннюю канавку выжимного подшипника тугоплавкой смазкой. Той же

1. Набейте внутреннюю канавку выжимного подшипника тугоплавкой смазкой. Той же смазкой слегка смажьте шлицы цапфы первичного вала коробки передач и держатель подшипника последнего.

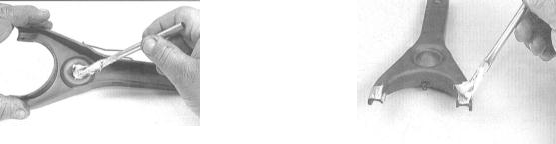

2. Той же смазкой смажьте гнездо под посадку шарового пальца с обратной стороны вилки выключения, а также гнездо под посадку толкателя исполнительного цилиндра.

3. Введите выжимной подшипник в зацепление с вилкой выключения сцепления.

3. Введите выжимной подшипник в зацепление с вилкой выключения сцепления.
4. Наденьте подшипник на держатель переднего подшипника первичного вала коробки передач, одновременно пропуская конец вилки выключения сквозь отверстие в кожухе сцепления. Плотно посадите вилку выключения на шаровый палец сферической опоры.
5. Слегка смажьте тугоплавкой смазкой контактирующую с лепестками диафрагменной пружины поверхность выжимного подшипника.
6. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
