Снятие и установка конденсатора К/В

Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!

При замене компонентов системы кондиционирования воздуха потребуется определенное количество сменного рефрижераторного масла, необходимое для заполнения объема нового узла. Используйте только масло, годное для употребления в системах R-134а (внимательно изучите этикетку на контейнере).

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Произведите разрядку системы кондиционирования воздуха в условиях специализированной мастерской.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите расширительный бачок системы охлаждения (см. Раздел Снятие и установка радиатора и расширительного бачка системы охлаждения).
4. Отсоедините электропроводку от вентиляторов систем охлаждения и кондиционирования воздуха (см. Раздел Проверка состояния вентиляторов системы охлаждения и цепей их включения; замена вентиляторов). Снимите радиатор с закрепленными на нем сборками вентиляторов со своими кожухами.
5. Выверните болты и отсоедините от конденсатора конденсирующую и разрядную линии. Сразу же закупорьте открытые концы линий и штуцерных соединений во избежание попадания в систему грязи и влаги.

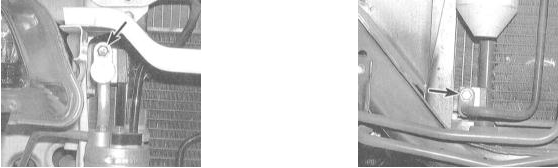

6. Выверните болты крепления конденсатора.

6. Выверните болты крепления конденсатора.

7. Снимите конденсатор.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке.

Уплотнительные кольца подлежат замене в обязательном порядке (перед установкой слегка смазывайте новые кольца рефрижераторным маслом R-134а).

2. Произведите зарядку системы и проверку ее на утечки в условиях специализированной мастерской. При замене конденсатора долейте в систему около 25 мл рефрижераторного масла.
